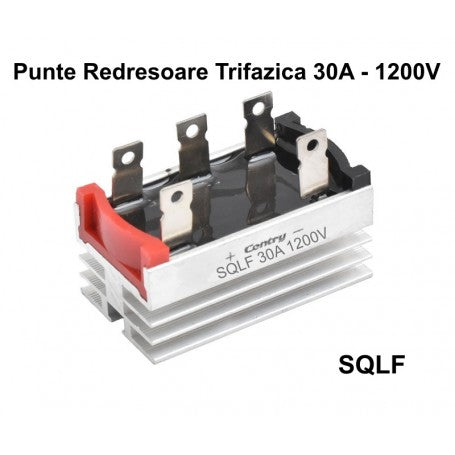

Háromfázisú hídegyenirányító 30A - 1200V / SQLF-3012
Raktáron
| Mennyiség | Egységár | Megtakarítás |
|---|---|---|
| 1–2 db | 2.000 Ft | — |
| 3–4 db | 1.900 Ft | 5% (−100 Ft/db) |
| 5–10 db | 1.800 Ft | 10% (−200 Ft/db) |
| 11+ db | 1.700 Ft | 15% (−300 Ft/db) |
Háromfázisú hídegyenirányító 30A 1200V ipari felhasználásra
Az SQLF-3012 háromfázisú hídegyenirányító a váltakozó áramot stabil egyenárammá alakítja, kifejezetten nagy teljesítményigényű ipari alkalmazásokhoz tervezve. DC motorok táplálásához, hegesztőberendezésekhez, akkumulátortöltő rendszerekhez és fotovoltaikus telepítésekhez egyaránt alkalmas — akár 30A áramerősségig és 1200V csúcsinverz feszültségig terhelhető. A beépített alumínium hűtőborda folyamatos, terheléses üzemben is gondoskodik a szükséges hőelvezetésről.
Mit kapsz ezzel a termékkel
- Stabil AC-DC átalakítás ipari berendezésekhez — kiküszöböli a feszültségingadozásokat, amelyek tönkretehetik az érzékeny fogyasztókat
- 30A / 1200V csúcsinverz feszültség kapacitás — gyárakban, műhelyekben és ipari létesítményekben fellépő nagy terhelésekhez méretezve
- Beépített alumínium hűtőborda hatékony hűtésért — maximális terhelésen is biztonságosan üzemel, túlmelegedés veszélye nélkül
- Öt egyértelműen jelölt kivezetés a három AC fázishoz és a két DC pólushoz — különböző háromfázisú konfigurációkkal kompatibilis
- Robusztus alumínium kivitel — ellenáll a rezgéseknek, mechanikai ütéseknek és az ipari környezet nehéz körülményeinek
- Hosszú távú megbízhatóság — az alkatrészek folyamatos, intenzív használatra vannak méretezve, nem csupán alkalmi csúcsterhelésre
Működési elv és beszerelés
Az SQLF-3012 hídegyenirányító hat teljesítménydiódát alkalmaz háromfázisú Graetz-kapcsolásban: a diódák csak az áram kívánt irányú átfolyását engedik meg, így a kimeneten kis hullámtartalommal rendelkező pulzáló egyenfeszültség jelenik meg. A három AC fázist a megfelelően jelölt bemeneti kapcsokhoz kell csatlakoztatni, az egyenfeszültség pedig a pozitív és negatív kimeneti kapocspárról vehető le. A szerelés a modul szilárd alapra való mechanikus rögzítésével, majd a csatlakozók kapcsolási rajz szerinti bekötésével történik — a munkát ipari villamossági engedéllyel rendelkező szakember végezheti el.
Gyakran ismételt kérdések
Használható ez a hídegyenirányító háromfázisú fotovoltaikus rendszerben?
Igen, az SQLF-3012 kompatibilis háromfázisú fotovoltaikus alkalmazásokkal, feltéve hogy a rendszer feszültsége és áramerőssége a névleges paramétereken belül marad: 30A és 1200V csúcsinverz feszültség.
Szükséges külön hűtőborda, vagy a beépített elegendő?
A beépített alumínium hűtőborda normál szellőzési viszonyok mellett névleges terhelésre van méretezve. Folyamatos maximális áramerősségű üzemnél vagy korlátozott légáramlású helyiségekben javasolt szellőztetett helyre szerelni, vagy kényszerhűtéses ventilátort alkalmazni.
Mekkora egyenfeszültséget kapok a kimeneten 400V AC háromfázisú táplálás esetén?
400V AC háromfázisú vonali feszültség esetén a kimeneti átlagos egyenfeszültség körülbelül 540V DC lesz, a háromfázisú hídegyenirányításra vonatkozó szabványos képlet alapján számolva (Vdc = 1,35 × Vvonal).
Műszaki adatok
| Modell | SQLF-3012 |
| SKU | Q-5B012 |
| Terméktípus | Háromfázisú hídegyenirányító |
| Névleges áram | 30A |
| Csúcsinverz feszültség (VRRM) | 1200V |
| Kivezetések száma | 5 (3 AC bemenet + 2 DC kimenet) |
| Burkolat anyaga | Alumínium beépített hűtőbordákkal |
| Hűtési mód | Passzív, alumínium hűtőbordával |
| Márka | ClassLights |
| Alkalmazások | DC motorok, hegesztőberendezések, akkumulátortöltés, fotovoltaikus rendszerek |
Garancia és ügyfélszolgálat
A termékre a vonatkozó jogszabályok alapján 2 év törvényes garancia érvényes. A csomag kézhezvételétől számított 30 napon belül indoklás nélkül lehetőség van visszaküldésre. Szállítás futárszolgálattal, gyorsan.
