DC Fotovoltaikus Leválasztókapcsoló 4 Pólus 1500V 32A PV Switch Disconnector
Raktáron
| Mennyiség | Egységár | Megtakarítás |
|---|---|---|
| 1–2 db | 14.100 Ft | — |
| 3–4 db | 13.395 Ft | 5% (−705 Ft/db) |
| 5–10 db | 12.690 Ft | 10% (−1.410 Ft/db) |
| 11+ db | 11.985 Ft | 15% (−2.115 Ft/db) |
4 pólusú DC fotovoltaikus leválasztókapcsoló 1500V – PV rendszerekhez
A 4 pólusú DC fotovoltaikus leválasztókapcsoló 1500V 32A professzionális napelemes rendszerek áramköreinek biztonságos szigetelésére és leválasztására szolgál. Az IEC/EN 60947-3 szabványnak megfelelően tervezték: teljes mértékben elkülöníti a napelemeket az invertortól, mind normál üzem közben, mind karbantartási munkálatok során. Robusztus kialakítása és széles működési hőmérséklet-tartománya alkalmassá teszi kültéri szerelésre vagy mostoha körülményeknek kitett elosztószekrényekbe való beépítésre.
Mit nyújt ez a termék
- Teljes és biztonságos DC áramköri leválasztás – a napelemeket terhelés alatt is kockázatmentesen lekapcsolhatja az invertorról, DC-PV2 osztálynak megfelelően
- Kompatibilis akár 1500V DC-s fotovoltaikus rendszerekkel is – lefedi a magas feszültségű string konfigurációkat, további komponensek nélkül
- Polaritásfüggetlen működés – a bekötés bármely irányban elvégezhető, csökkentve a kábelezési hibák kockázatát
- Extrém hőmérsékleti tartomány: -40°C-tól +85°C-ig – megbízhatóan működik kemény télben és zárt elosztószekrények intenzív hőségében egyaránt
- Több nemzetközi tanúsítvánnyal rendelkezik (CE, UKCA, CB, CCC) – kifogás nélkül elfogadott professzionális telepítésekben és műszaki ellenőrzések során

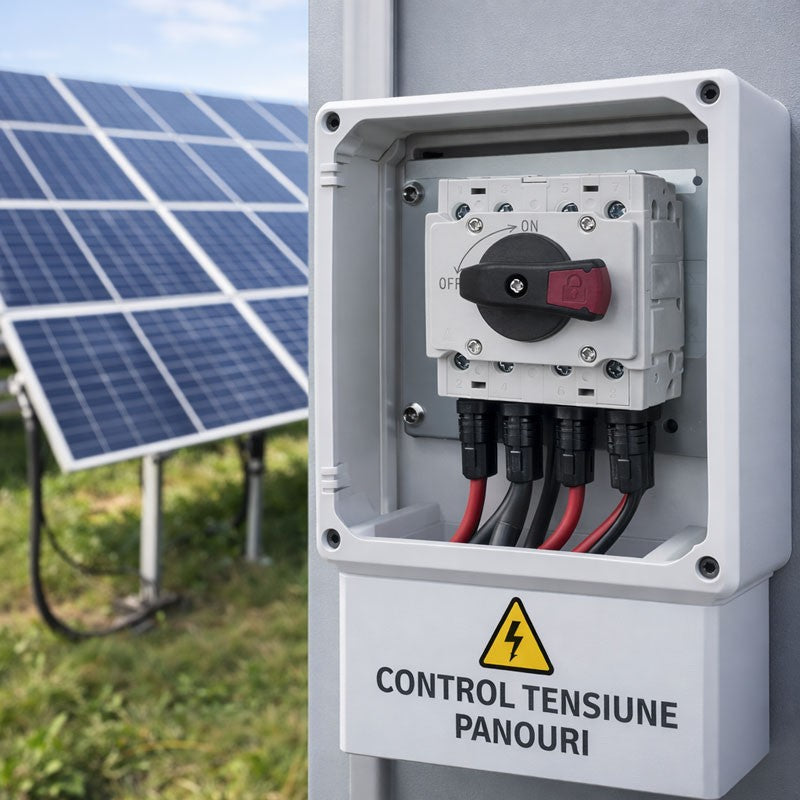

- Közvetlenül elosztószekrénybe vagy DC dobozba szerelhető – kompakt 4 pólusú kialakítás, gyorsan integrálható a meglévő infrastruktúrába
Működési elv és telepítés

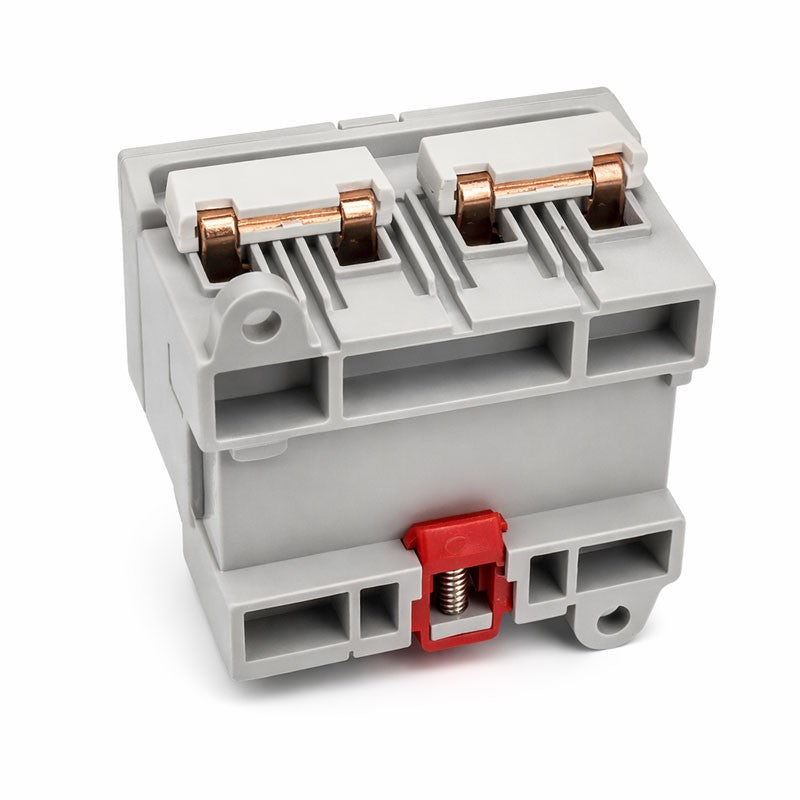

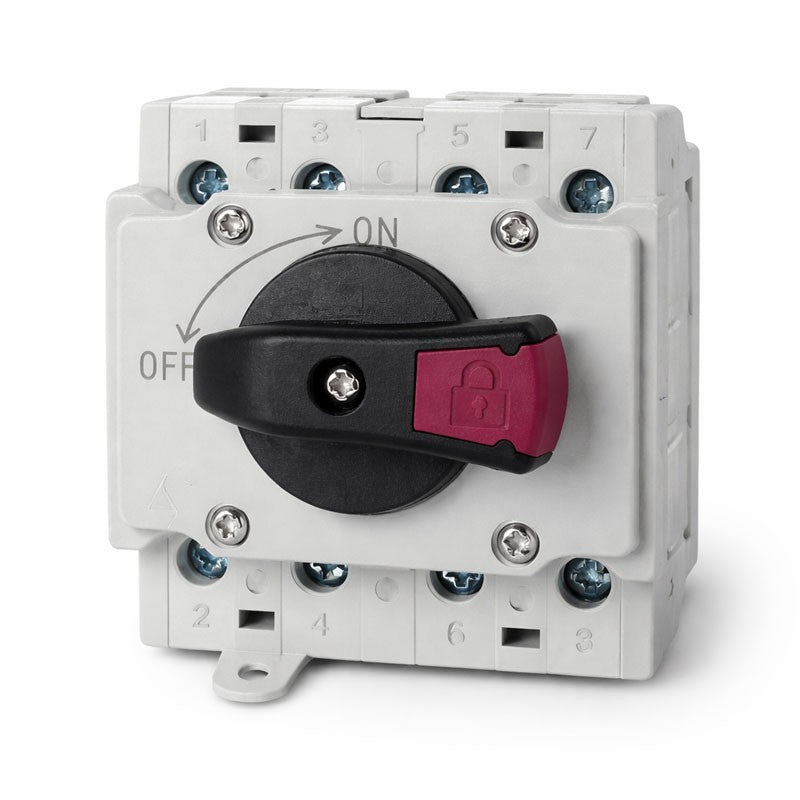

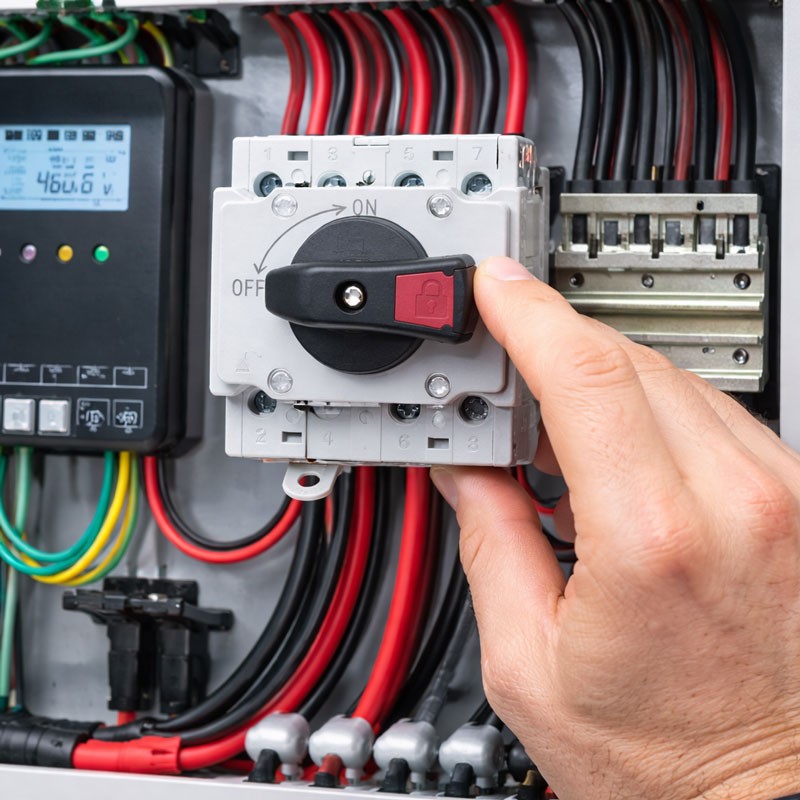

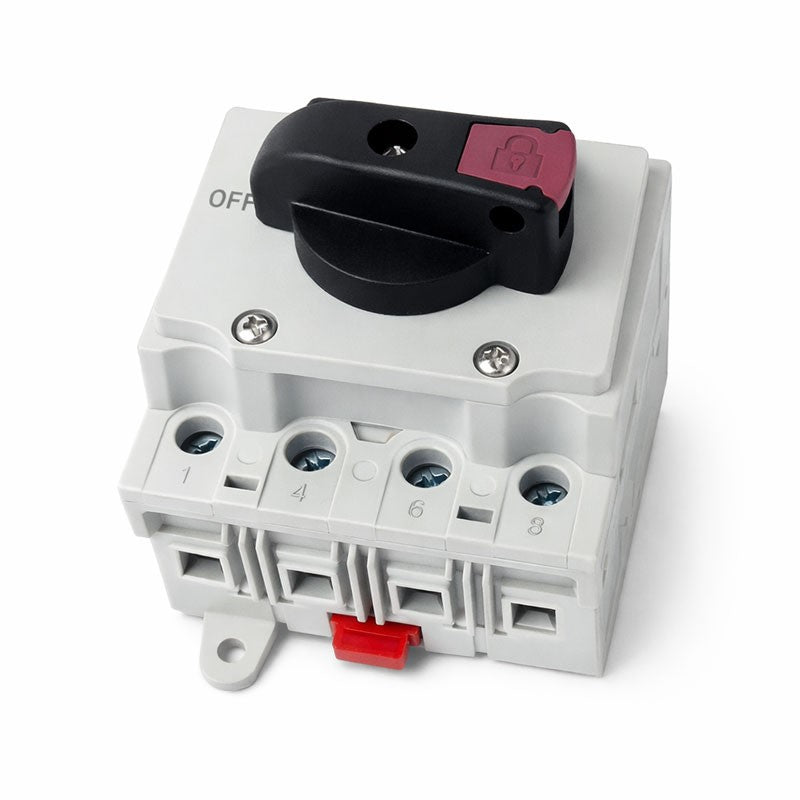

A DC fotovoltaikus switch-disconnector típusú leválasztókapcsoló DIN sínre szerelhető az elosztószekrénybe vagy a napelemes rendszer DC dobozába, a napelemek és az invertor közötti áramkörbe. A kar kézi működtetésével mind a 4 pólus egyidejűleg kapcsol, így az áramkör leválasztása vizuálisan ellenőrizhető. A szereléshez nincs szükség speciális szerszámra – a csavaros sorkapcsokra történő bekábelezés egyszerű, a javasolt vezékméretek figyelembevételével. A rögzített polaritás hiánya jelentősen leegyszerűsíti a csatlakoztatást.
Gyakran ismételt kérdések
Használható ez a DC kapcsoló 1000V-os napelemes rendszerben?
Igen, a kapcsoló kis feszültségtől egészen 1500V DC maximumig működik, tehát 1000V-os rendszerekkel teljes mértékben kompatibilis.
Mi a különbség a DC-PV1 és a DC-PV2 osztály között, és számít ez a rendszeremnél?
A DC-PV2 osztály lehetővé teszi a terhelés alatti lekapcsolást (aktív áram esetén is), ami a gyakorlatban biztonságosabb megoldást jelent; a termék mindkét osztályt támogatja.
A 32A névleges áram nyáron is érvényes, amikor az elosztószekrényben erősen megemelkedik a hőmérséklet?
40°C-on a névleges áram 32A, 60°C-on ez 29A-re csökken; erősen felmelegedő elosztószekrények esetén a rendszer méretezésekor ajánlott figyelembe venni a hőmérséklet miatti teljesítmény-visszaszabályozást.

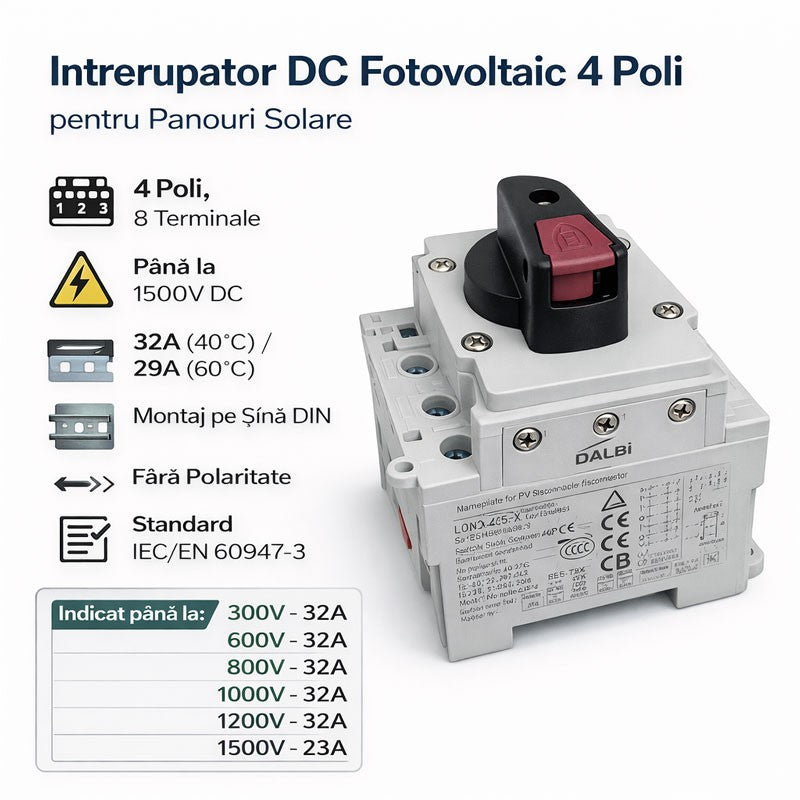

Műszaki adatok
| SKU | Q-0A004 |
| Terméktípus | PV Switch-disconnector |
| Pólusszám | 4 |
| Maximális feszültség | 1500V DC |
| Impulzusfeszültség | 8kV |
| Névleges áram 40°C-on | 32A |
| Névleges áram 60°C-on | 29A |
| Szabvány | IEC/EN 60947-3 |
| Felhasználási osztály | DC-PV1 / DC-PV2 |
| Polaritásfüggetlen működés | Igen |
| Működési hőmérséklet | -40°C-tól +85°C-ig |

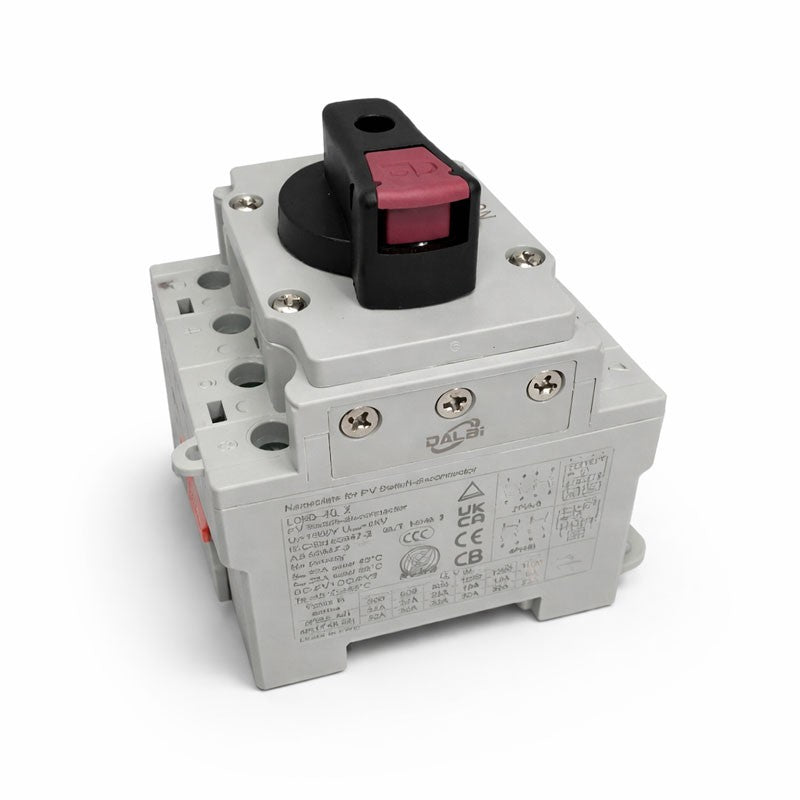

| Tanúsítványok | CE, UKCA, CB, CCC |
| Model | LONG-40.X |
| Márka | DALBI |
| Gyártási ország | Kína |
Garancia és támogatás
A termékre a vonatkozó jogszabályok alapján 2 év törvényes garancia érvényes. A visszaküldést a kézhezvételtől számított 30 napon belül indoklás nélkül elfogadjuk. A szállítás futárszolgálattal gyorsan és megbízhatóan történik.
